門禁系統安裝工藝標準

文章出處：http://m.lvewoqa.cn 作者：興邦科技

1 適用范圍

本標準適用于新建、擴建及改建的公用和民用建筑物內的門禁系統安裝工程。

2 施工準備

2.1 材料

2.1.1 前端設備：主要包括門禁主機、計算機（內置系統管理軟件）、打印機、不間斷電源等。
2.1.2 終端設備：主要包括門禁控制器、電控鎖、電磁鎖、出門按鈕、讀卡器、密碼鍵盤等。
2.1.3 上述設備及材料應根據設計要求選型，必須附有產品合格證、質檢報告、安裝及使用說明書等。如果是進口產品，則需提供進口商品商檢證明。設備安裝前應根據使用說明書進行全部檢查方可安裝。
2.1.4 鍍鋅材料：鍍鋅鋼管、鍍鋅線槽、金屬膨脹螺栓、金屬軟管。
2.1.5 其它材料：塑料脹管、機螺絲、平墊、彈簧墊圈、接線端子、鉆頭、焊錫、焊劑、絕緣膠布、塑料膠布、各類接頭等。

2.2 機具設備

2.2.1 手電鉆、沖擊鉆、梯子、水平尺、拉線、線墜。
2.2.2 克絲鉗子、剝線鉗、電工刀、電烙鐵、一字改錐、十字改錐、尖嘴鉗、偏口鉗。
2.2.3 250V 兆歐表、500V 兆歐表。

2.3 作業條件

2.3.1 管理室內土建工程應內裝修完畢，門、窗、門鎖裝配齊全完整。
2.3.2 管理室內、弱電豎井、建筑內其他公共部分及外圍的布線線纜溝、槽、管、箱、盒施工完畢。各預留孔洞、預埋件的位置，線管的管徑、管路的敷設位置等均應符合設計施工要求。

3 操作工藝

3.1 工藝流程

3.2 操作方法

3.2.1 管路預埋

3.2.1.1 參見相關管路預埋XXX 標準內容。

3.2.2 控制器箱安裝

3.2.2.1 箱體板與框架應與建筑物表面配合嚴密。嚴禁采用電焊或氣焊將箱體與預埋管口焊在一起。
3.2.2.2 控制器箱通常安裝方位依設計而定，在無具體要求時宜安裝于較隱蔽或安全的地方，防止人為的惡意破壞。
3.2.2.3 控制器箱的交流電源應單獨走線，嚴禁與信號線和低壓直流電源線穿在同一管內。
3.2.2.4 安裝明裝壁掛式控制器箱時，找準標高進行鉆孔，埋入脹管螺栓進行固定。要求箱體背板與墻面平齊，其高度有設計要求時以設計要求為準。

3.2.3 線纜敷設

3.2.3.1 布放線纜應排列整齊，不擰絞，盡量減少交叉，交叉處粗線在下，細線在上。
3.2.3.2 管內穿入多根線纜時，線纜之間不得相互擰絞，管內不得有接頭，接頭必須在線盒（箱）處連接。
3.2.3.3 控制器箱到天花的走線要求加套管埋入墻內或用鐵水管加以保護，以提高防盜系統的防破壞性能。
3.2.3.4 所敷設的線纜兩端必須做標記，屏蔽電纜的屏蔽層均需單端可靠接地。

3.2.4 終端設備安裝

3.2.4.1 終端設備安裝時要與相關專業配合在門框、門扇上開孔。

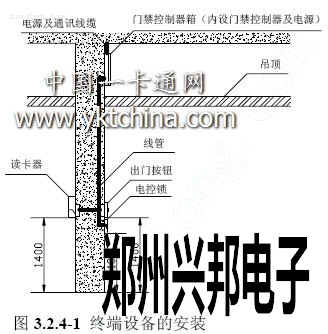

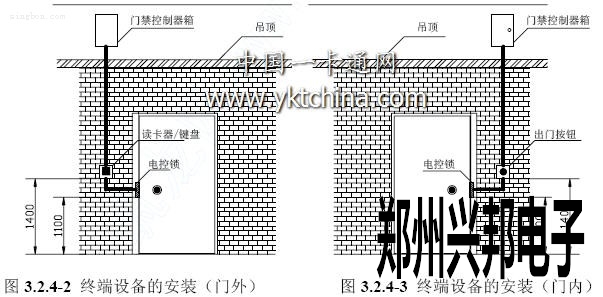

3.2.4.2 讀卡器、出門按鈕、電控鎖、電磁鎖等終端設備的安裝位置應符合設計及產品說明書的要求。如無特殊要求，讀卡器和出門按鈕的安裝高度宜為1.4m，與門框的距離宜為0.1m，電控鎖的安裝高度宜為1.1m，如圖3.2.4-1 終端設備的安裝、圖3.2.4-2 終端設備的安裝（門
外）及圖3.2.4-3 終端設備的安裝（門內）所示。

3.2.4.3 讀卡器的安裝應緊貼墻面，四周無縫隙，安裝牢固，配件齊全。
3.2.4.4 讀卡器一般通過專用機螺絲直接固定在暗裝裝底盒上，注意固定牢固可靠，使面板端正， 如圖3.2.4-4 讀卡器的安裝所示。

3.2.4.5 按設計及產品說明書的接線要求，將盒內甩出的導線與讀卡器的接線端子相連接。
3.2.4.6 安裝電磁鎖、電控鎖之前應核對鎖具的規格、型號是否與其安裝的位置、高度、門的種類和開關方向相適應。
3.2.4.7 電磁鎖安裝：首先將電磁鎖的固定平板和襯板分別安裝在門框和門扇上，然后將電磁鎖推入固定平板的插槽內，即可固定螺絲，按圖連接導線。
3.2.4.8 在金屬門框安裝電控鎖，導線可穿軟塑料管沿門框敷設，在門框頂部進入接線盒。木門框可在電控鎖外門框的外側安裝接線盒及鋼管。

3.2.5 設備接線調試

3.2.5.1 接線前，將已布放的線纜再次進行對地與線間絕緣搖測。
3.2.5.2 機房設備采用專用導線將各設備進行連接，各支路導線線頭壓接好，設備及屏蔽線應壓接好保護地線。接地電阻采用聯合接地，接地電阻值不應大于1Ω。
3.2.5.3 接線時應嚴格按照設備接線圖接線，接完再進行校對，直至確認無誤。
3.2.5.4 按照設計圖紙及產品說明書連接系統管理主機、UPS 電源、打印機等設備。
3.2.5.5 在系統管理主機上安裝門禁系統管理軟件，并進行初始化設置。
3.2.5.6 按照系統軟件說明書的操作步驟對系統軟件的各項功能進行測試。

4 成品保護

4.1 安裝終端設備時，應注意保持吊頂、墻面整潔。
4.2 其它工種作業時，應注意不得系統設備。
4.3 機房內應采取防塵、防潮、防污染及防水措施。為了防止損壞設備和丟失零部件，應及時關好門窗，門上鎖并派專人負責。

5 應注意的質量問題

5.1 設備之間、干線與端子之間連接不牢固；應及時檢查，將松動處緊牢固。
5.2 使用屏蔽電纜時，外銅網與芯線相碰；按要求外銅網應與芯線分開，壓接應特別注意。
5.3 用焊油焊接時，非焊接處被污染。焊接后應及時用棉絲（布條）擦去焊油。
5.4 由于屏蔽線或設備未接地，會造成干擾。應按要求將屏蔽線和設備的地線壓接好。
